Das KT Elektronik beschäftigt sich mit sämtlichen Schritten, die für eine funktionale Platine nötig sind: Von der Projektidee über der Schaltungsentwicklung, dem Platinenlayout sowie ihrer Bestückung bis hin zu der Programmierung der Mikrochips. Die Vielfalt an erlernbaren Kompetenzen im Rahmen unserer Projekte macht dieses KT besonders für Technik-Enthusiasten interessant.
PCB Design
Zur Schaltungsentwicklung und dem Platinenlayout sind zuverlässige Programme erforderlich, um die kreativen Projektideen möglichst schnell und unkompliziert zu realisieren. Wir verwenden dafür Autodesk Eagle und KiCad.
Mikrochips
Digitale Geräte wären heutzutage ohne Mikrochips undenkbar.
Zur Programmierung dieser zentralen Bauelemente verwenden wir gute Software.
Diese Entwicklungsumgebung hilft uns, im Dschungel der Nullen und Einsen
zurechtzukommen.
Handwerkliche Kompetenz
Zur Bestückung der Platinen ist eine ruhige Hand erforderlich. Beim Löten kannst du dein Geschick unter Beweis stellen.
An die Studierenden
Kenntnisse in der Schaltungsentwicklung, dem Löten oder Programmierfähigkeiten sind nicht zwingend notwendig. Sowohl Studienanfänger als auch Studierende höherer Semester sind bei uns herzlich willkommen. Uns ist es primär wichtig, dass ihr motiviert seid und Lust habt, gemeinsam Kompetenzen zu erwerben oder auszubauen. Wir leben vom gegenseitigen Austausch und kommunizieren offen über Ideen, Anregungen sowie Verbesserungsvorschläge.
Interne Projekte
Laufend
Das neuste Projekt ist der „Logic Analyzer“. Dabei handelt es sich um elektronisches Messgerät, welches den Zeitverlauf von digitalen Signalen aufzeichnen kann.
Die Ansteuerung erfolgt mithilfe eines programmierbaren FPGAs – (Field Programmable Gate Array).
Darüber hinaus ist eine graphische Darstellung der Signalverläufe über einen externen Bildschirm möglich.
Hauptsächlich wird der Logic Analyzer zur Erfassung von unterschiedlichen Signalen verwendet. Dadurch können zeitliche Beziehungen zwischen Signalen erkannt werden.

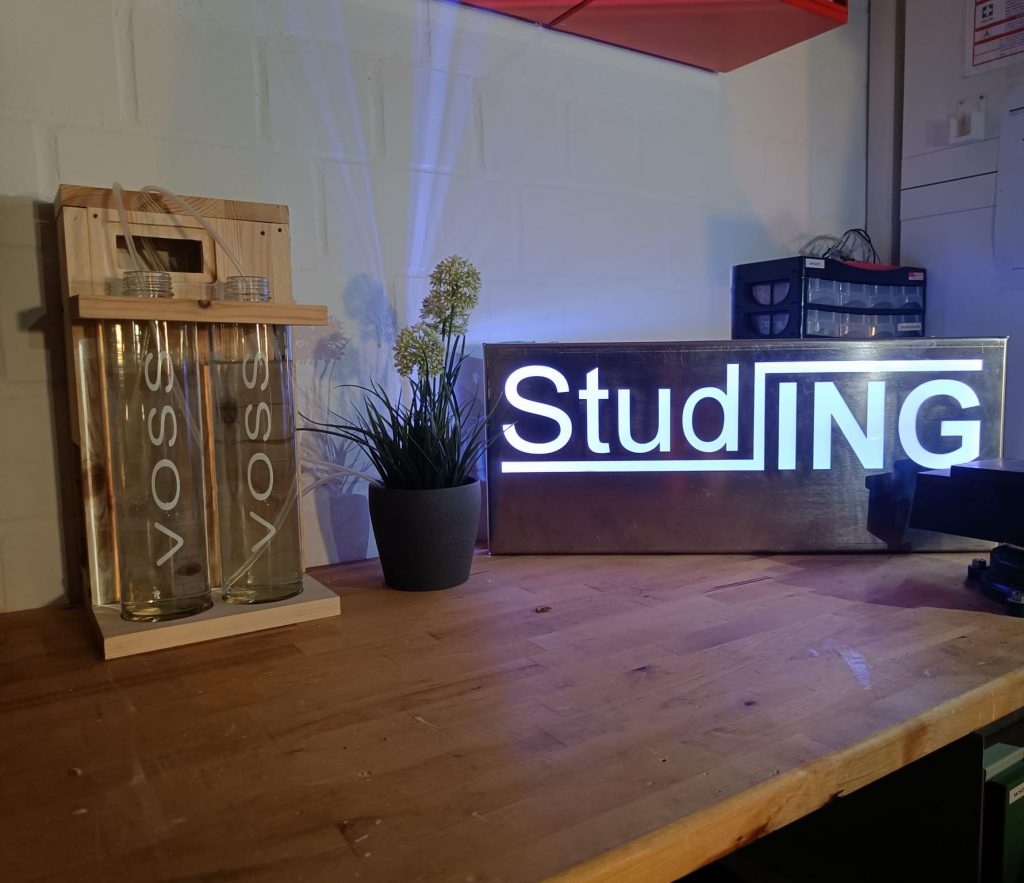

Unser aktuelles Projekt ist „Bernd, die Blume“ – ein Smart Gardening System. Mithilfe von diversen Sensoren wird die Bodenfeuchtigkeit und Temperatur gemessen. Durch die von uns entwickelten Algorithmen wird der optimale Wasserbedarf berechnet und mittels Pumpen zugeführt.
Gesteuert wird das System durch einen Arduino Nano.
Durch die Telegram-API kann bidirektional mit Bernd kommuniziert und sein aktueller Status abgefragt werden.
Neben den grundlegend Basisfähigkeiten, können weitere komplexere Funktionalitäten modular erweitert werden.
Abgeschlossen

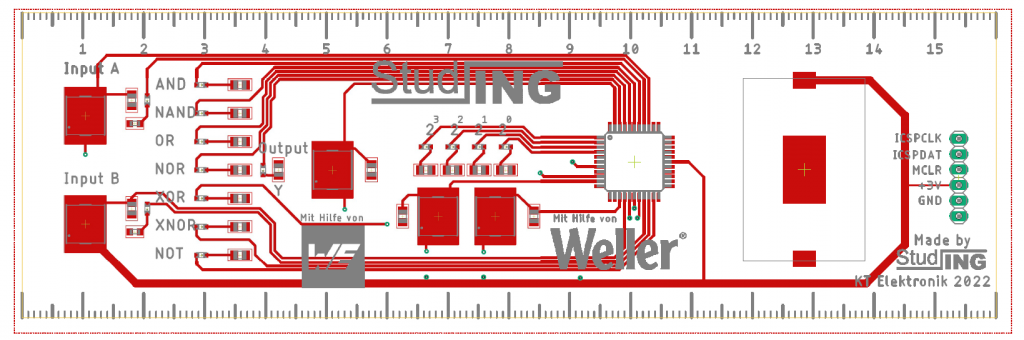

Logic Lineal
Unser Pilotprojekt ist eine Platine, die nicht wesentlich größer als ein kleines Lineal ist. Neben der offensichtlichen Verwendung als analoges Messinstrument kann man zusätzlich die grundlegende Funktion von diversen Logikoperationen (AND, NAND, OR, XOR, NOR, …) ausprobieren. Durch das Betätigen von zwei Tastern in unterschiedlichen Kombinationen gibt es je nach ausgewählter Logikoperation ein visuelles Feedback in Form einer leuchtenden LED.
Darüber hinaus ist auf der Platine ein Binärzähler integriert. Mittels einer aufleuchtenden LED-Reihe wird so das Konzept des binären Zahlensystems unterstrichen.
Dieses simple Projekt eignet sich bestens als Einstieg in die spannende Welt der Elektronik und bildet das Fundament für weiterführende komplexere Projekte.
KT-Leitung
Sampras Rai, Sven-Frederick Staschel
Das Team
